| Solution de marquage laser à fibre fiable pour les lignes SMT modernes
Dans le contexte actuel d'assemblage électronique en évolution rapide, la machine de marquage laser à fibre s'impose comme un choix intelligent pour ajouter des codes, du texte et des graphiques permanents aux PCB. Avec des modèles dimensionnés pour des PCB jusqu'à 510 × 460 mm, il atteint une précision de ±0,05 mm et des vitesses inférieures à 7 000 mm/s. Les clients choisissent parmi les lasers à fibre, CO₂, UV ou verts selon le type de carte : FR4, métaux, plastiques ou revêtements sensibles. La logique anti-réimpression intégrée empêche les marques en double, tandis que la vérification automatique du code enregistre les données et signale instantanément les problèmes. La liaison MES transparente extrait les informations sur les lots et renvoie les résultats en ligne. Aucune encre, étiquette ou solvant nécessaire, ce qui signifie moins de gaspillage et de temps d'arrêt. Les usines bénéficient d’une traçabilité durable qui résiste à la refusion, au nettoyage et aux tests. Cette variante de machine de marquage laser UV Co2 s'intègre parfaitement dans les lignes à haut volume, améliorant le contrôle qualité et la conformité sans ralentir la production.
| Fonctionnalité

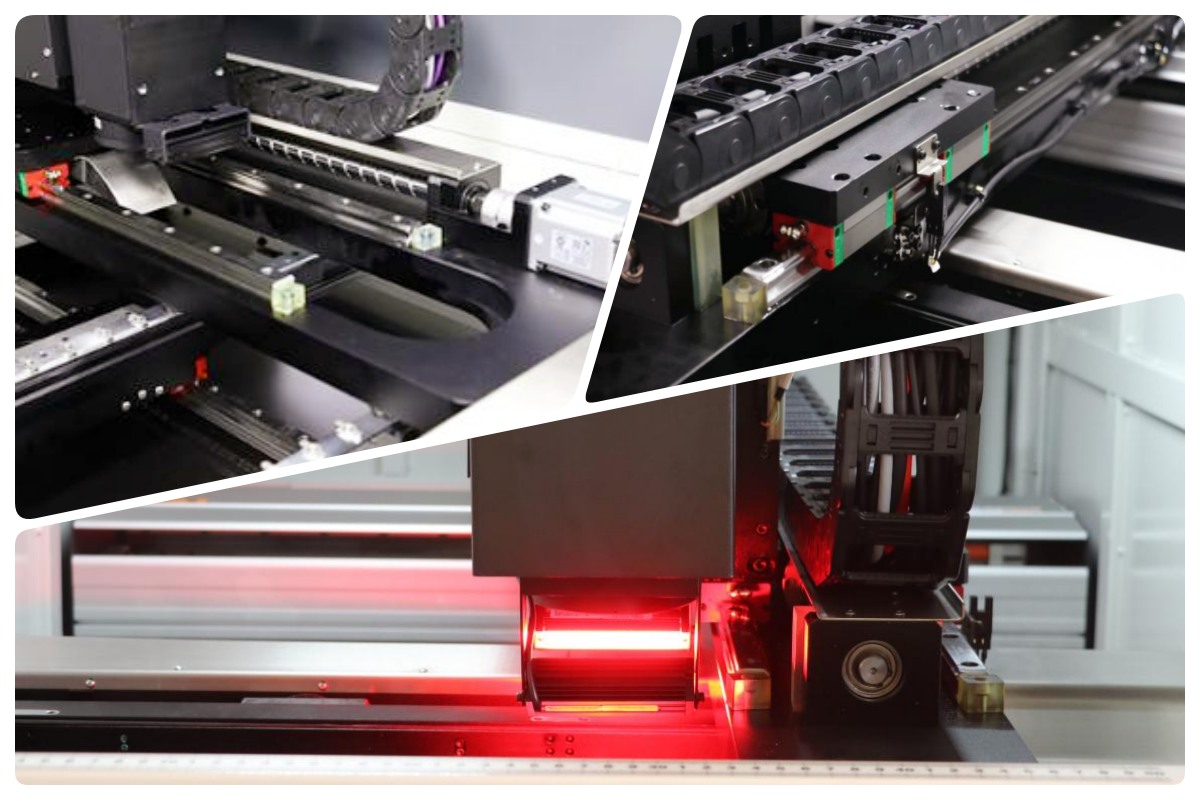

Système de conduite avancé
Le système d'entraînement utilise une suspension en pont en arc avec des vis à billes robustes et des guides linéaires de marques de confiance comme TBI et HIWIN. Deux servomoteurs distincts de haute précision contrôlent indépendamment les axes X et Y pour un mouvement fluide et précis. Des chaînes de réservoir fermées et flexibles et des profilés de protection garantissent que tout fonctionne sans interruption. Une conception spéciale du couvercle anti-poussière réduit le temps de nettoyage et la fréquence des réparations. Cette structure solide supporte une utilisation intensive dans des usines SMT très fréquentées tout en gardant un positionnement précis et une maintenance simple pendant de nombreuses années de fonctionnement.

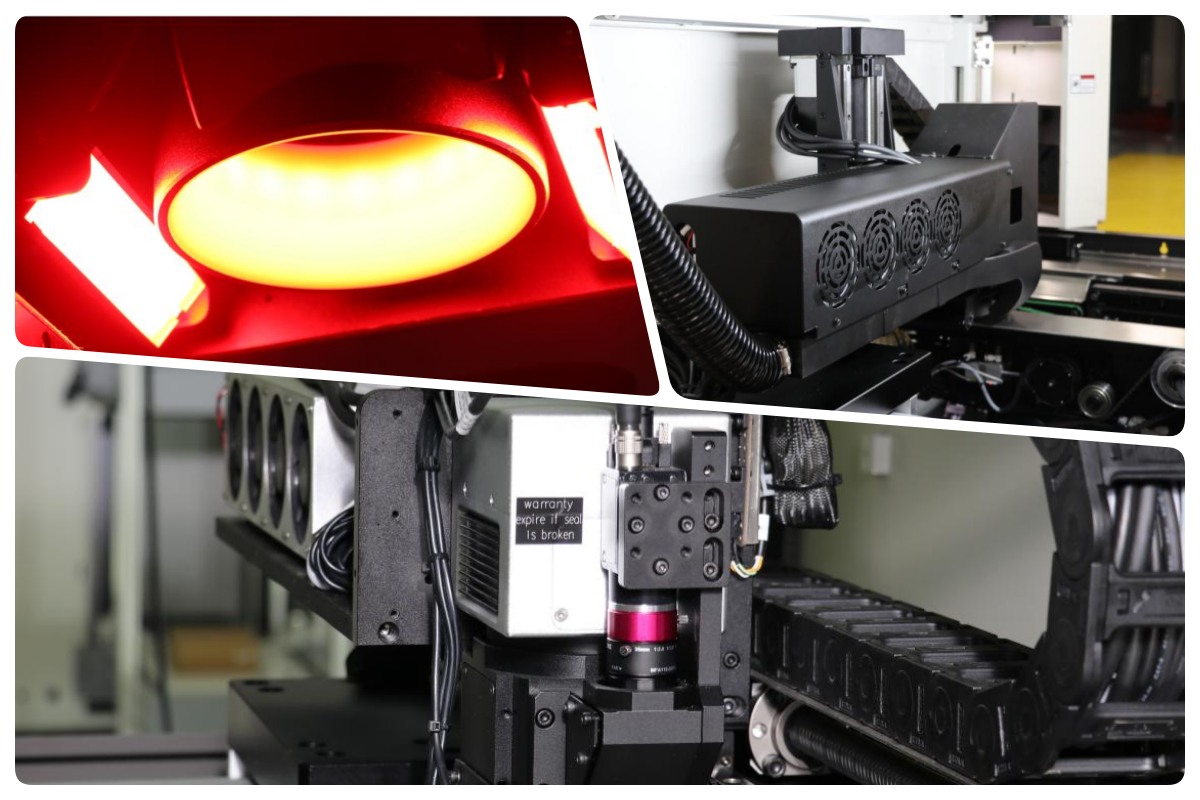

Système de marquage fiable
Sélectionnez le meilleur laser (UV, vert, fibre ou CO₂) pour correspondre exactement à votre matériau et à vos exigences PCB. Tous les lasers offrent une sortie de longueur d'onde stable, une longue durée de vie et une mise au point précise. La distance focale est pré-calibrée en usine, aucun réglage manuel n'est donc nécessaire ; l'axe Z se déplace automatiquement. Des systèmes de refroidissement appropriés permettent à chaque type de laser de fonctionner à des performances optimales. Différentes formes et options de poutres permettent de gérer des surfaces complexes et des tolérances serrées. Cette configuration garantit des marquages cohérents et de haute qualité sur chaque planche, même dans le cadre d'une production à grand volume.

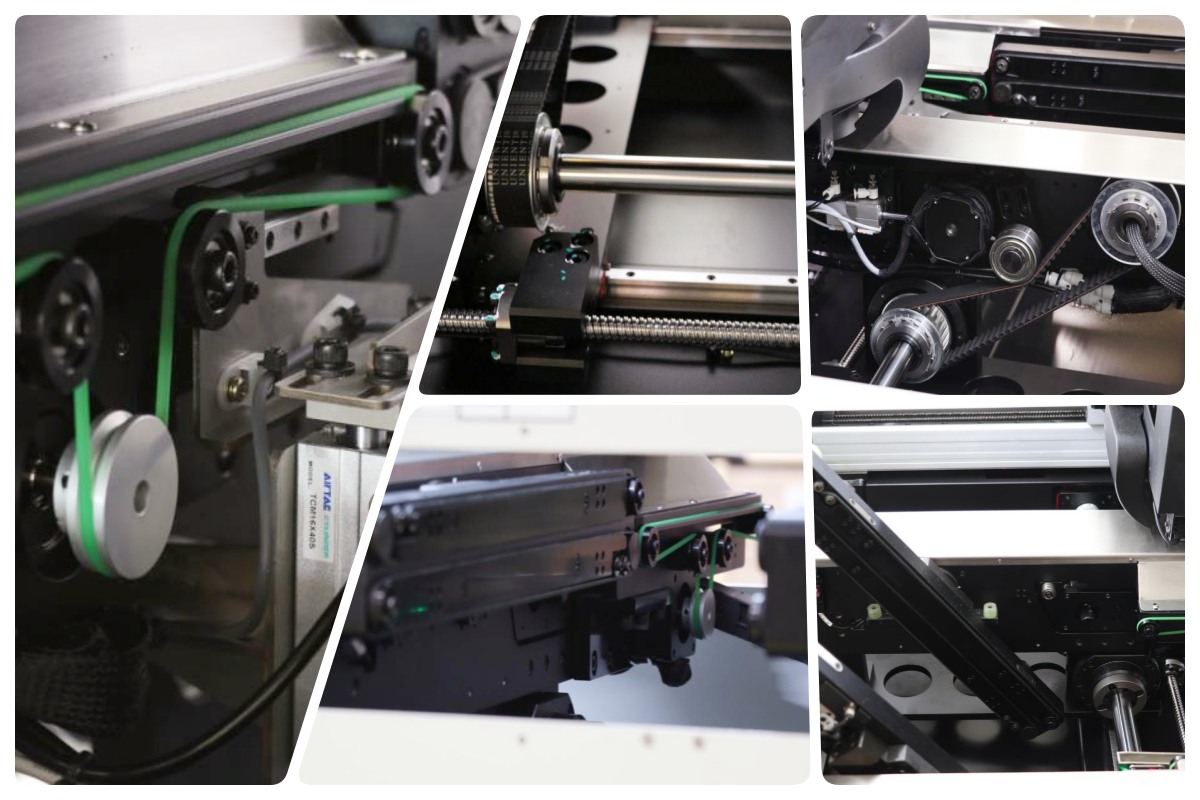

Système de transport efficace
Un mécanisme de retournement intégré gère les PCB double face en un seul passage lorsque cela est nécessaire. Les rails de guidage segmentés utilisent des ceintures de sécurité ESD pour éviter les dommages statiques pendant le mouvement. Les courroies synchrones à haute résistance permettent de régler la vitesse pour un équilibre parfait de la ligne. Des dispositifs de tension spéciaux maintiennent les courroies tendues et alignées à tout moment. Les vis à billes et les arbres rigides ajustent uniformément la largeur du rail, maintenant le parallélisme d'avant en arrière. Les butées de cylindre avec réglage fin permettent un positionnement précis de la planche. Cette conception de transport déplace les PCB de manière sûre et fiable tout au long du processus de marquage.
Système de contrôle stable
La disposition des commandes suit un câblage propre et standardisé pour une inspection rapide et des réparations faciles. Les servomoteurs et variateurs de haute précision offrent des performances stables et reproductibles. Le refroidissement intelligent par convection d'air empêche la surchauffe pendant les longs trajets. Notre carte de contrôle intégrée en interne fonctionne de manière fiable avec un dépannage minimal. Un interrupteur de protection contre les fuites séparé ajoute une sécurité supplémentaire et répond aux normes internationales CE et UL. Cette ingénierie réfléchie garantit la fiabilité de la machine dans des environnements exigeants 24h/24 et 7j/7 SMT.
Système opérateur facile à utiliser
Le logiciel présente une interface claire, étape par étape, que les nouveaux opérateurs apprennent rapidement. Il fonctionne sur un véritable système Windows et stocke plusieurs programmes de travail pour un changement de produit rapide. La numérisation plein format affiche les mises en page directement à l'écran pour une programmation simple. La configuration de la caméra coaxiale élimine les étapes d'étalonnage supplémentaires. Les ports de protocole MES standard permettent une connexion facile aux systèmes d'usine, avec des options personnalisées disponibles. Cette conception pratique réduit le temps d'entraînement et augmente l'efficacité quotidienne.
| Spécification
| Paramètre | I.C.T-400 | I.C.T-460 | I.C.T-510 | I.C.T-510L |
|---|---|---|---|---|
| Taille max PCB | 380 × 380 mm | 510 × 450 mm | 510 × 400 mm | 510 × 460 millimètres |
| Plage de marquage | 280 × 380 mm | 460 × 450 mm | 430 × 400 mm | 510 × 460 millimètres |
| PCB Fonction de retournement | Oui (flipper intégré) | Oui (flipper intégré) | Non | Non |
| Dimensions de la machine | 835 × 1488 × 1566 mm | 974 × 1528 × 1616 mm | 1054 × 1568 × 1523 mm | 1054 × 1470 × 1523 mm |
| Poids de la machine | 700 kg | 800 kg | 750 kg | 800 kg |
| Précision du marquage | ±0,05 mm (idem pour tous) | ±0,05 mm (idem pour tous) | ±0,05 mm (idem pour tous) | ±0,05 mm (idem pour tous) |
| PCB Épaisseur | 0,5 à 5 mm (idem pour tous) | 0,5 à 5 mm (idem pour tous) | 0,5 à 5 mm (idem pour tous) | 0,5 à 5 mm (idem pour tous) |
| Vitesse de marquage | <7000 mm/s (idem pour tous) | <7000 mm/s (idem pour tous) | <7000 mm/s (idem pour tous) | <7000 mm/s (idem pour tous) |
| Types de laser pris en charge | UV, Vert, Fibre, CO₂ (idem pour tous) | UV, Vert, Fibre, CO₂ (idem pour tous) | UV, Vert, Fibre, CO₂ (idem pour tous) | UV, Vert, Fibre, CO₂ (idem pour tous) |
| PCB Hauteur de sécurité | Haut <25 mm, Bas <20 mm (idem pour tous) | Haut <25 mm, Bas <20 mm (idem pour tous) | Haut <25 mm, Bas <20 mm (idem pour tous) | Haut <25 mm, Bas <20 mm (idem pour tous) |

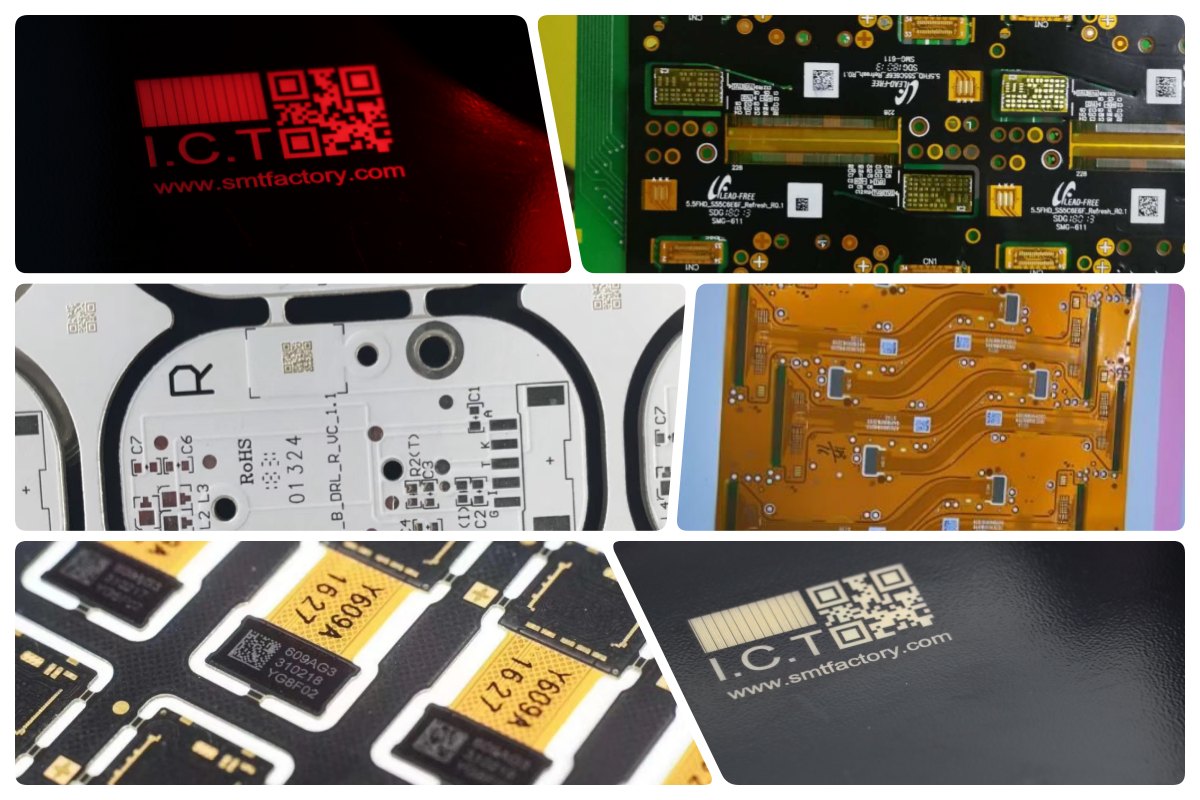

Comment choisir le laser :
Laser UV (355 nm) : Idéal pour les PCB sensibles à la chaleur, les masques de soudure FR4 et les circuits flexibles. Marquage à froid, dommages minimes, contraste élevé.
Laser vert (532 nm) : Idéal pour les plastiques, les plaquettes de silicium, les céramiques et les revêtements réfléchissants. Excellente absorption, marques ultra fines, faible impact thermique.
Laser à fibre (1064nm) : Parfait pour les métaux, les traces de cuivre/aluminium, les PCB métalliques. Des marquages profonds, permanents, rapides et très contrastés.
Laser CO₂ (10600nm) : Adapté au standard FR4, masque de soudure, revêtements organiques. Stable, bon contraste, économique pour les panneaux rigides.
| Solution de ligne de production SMT intégrée
I.C.T construit fiables et hautes performances des lignes de production PCBA pour des secteurs tels que l'électronique automobile, les dispositifs médicaux et les produits de consommation. Chaque ligne commence proprement avec le chargement de PCB , applique une pâte à souder précise à l'aide d'imprimantes automatiques et d'une inspection SPI, place les composants avec précision avec des monteurs à grande vitesse et forme des joints solides dans des fours de refusion multizones. . Advanced AOI détecte les défauts plus tôt, les convoyeurs PCB maintiennent un flux fluide et sûr, les nettoyants PCBA éliminent les résidus pour une meilleure fiabilité et le stockage automatique de la pâte à souder avec réchauffement garantit une qualité de pâte constante. Cette configuration intégrée offre un rendement élevé, de faibles taux de défauts, des coûts réduits et une production stable. I.C.T fournit une assistance complète de la conception à l'exploitation, aidant les usines à atteindre une production SMT efficace et traçable.
| Cas de projet client
I.C.T a réalisé l'installation complète à l'étranger et les tests d'acceptation en usine (FAT) pour deux lignes complètes SMT chez un important fabricant nord-américain d'instruments de beauté. Les deux lignes ont passé l’acceptation finale de la production sans problème. Chaque ligne comprenait notre machine de marquage laser à fibre pour une traçabilité permanente, ainsi qu'une imprimante SMT avec SPI, un monteur haute vitesse Panasonic, un four de refusion multizone Heller, une inspection avancée AOI, des convoyeurs PCB fiables, un système de nettoyage approfondi PCBA et un stockage automatique de la pâte à souder avec récupération de température. Nos ingénieurs se sont occupés de l'installation sur site, de la formation des opérateurs et du réglage des processus. Le client exploite désormais des lignes stables et à haut rendement produisant des appareils de qualité supérieure avec une excellente efficacité et une traçabilité totale.
| Service mondial et assistance à la formation
I.C.T fournit une assistance technique de bout en bout, en commençant par l'installation professionnelle et la mise en service de la machine dans votre établissement. Des ingénieurs expérimentés dispensent une formation pratique aux opérateurs, couvrant la programmation, le fonctionnement quotidien, la maintenance de base et le dépannage courant. Nous optimisons les processus pour répondre à vos objectifs de production spécifiques. L'assistance continue comprend des diagnostics à distance rapides, des visites sur site en cas de besoin et la disponibilité des pièces de rechange. Cet ensemble de services complet garantit un démarrage rapide, une disponibilité maximale de la machine et des performances à long terme sur lesquelles vous pouvez compter dans votre opération SMT.
| Expérience client et avantages opérationnels
Les clients félicitent fréquemment nos ingénieurs pour leurs connaissances approfondies, leurs explications claires et leur réponse rapide à toutes les questions lors de l'installation et de la formation. Ils font l'éloge de la machine de marquage laser à fibre pour sa qualité de marquage constante, son fonctionnement fiable et son intégration transparente en ligne. Beaucoup mettent en avant l’emballage sécurisé et professionnel qui protège parfaitement l’équipement lors d’expéditions longue distance. La résolution rapide des problèmes techniques renforce la confiance. Dans l’ensemble, les clients apprécient les performances fiables et le support dédié qui les aident à maintenir des normes de production élevées.
| Normes, contrôle et discipline de production
Les équipements I.C.T portent des certifications internationales clés qui prouvent la sécurité, la fiabilité et la responsabilité environnementale. Il s'agit notamment du marquage CE pour la sécurité électrique, de la conformité RoHS pour les substances dangereuses restreintes et de la certification ISO9001 pour notre système de gestion de la qualité. Nous détenons également plusieurs brevets couvrant le marquage laser innovant et les conceptions SMT. Ces références confirment que chaque machine répond aux normes mondiales et offre des performances fiables et respectueuses de l'environnement dans les environnements de fabrication professionnels.
| À propos de la société et de l'usine I.C.T
I.C.T possède son propre centre de R&D et une usine de production moderne à Dongguan, en Chine, couvrant 12 000 mètres carrés avec une équipe dédiée de 89 membres du personnel, dont 20 ingénieurs expérimentés. Depuis 2012, l'entreprise s'est développée rapidement et sert désormais plus de 1 600 clients dans 72 pays à travers le monde. Notre usine suit des procédures d'inspection strictes à chaque étape, soutenues par un système complet de gestion de la qualité. Nous fournissons des solutions SMT complètes, depuis la planification initiale et la livraison des équipements jusqu'à la formation et l'optimisation continue, aidant les usines à démarrer, étendre ou améliorer les lignes de production en toute confiance.
