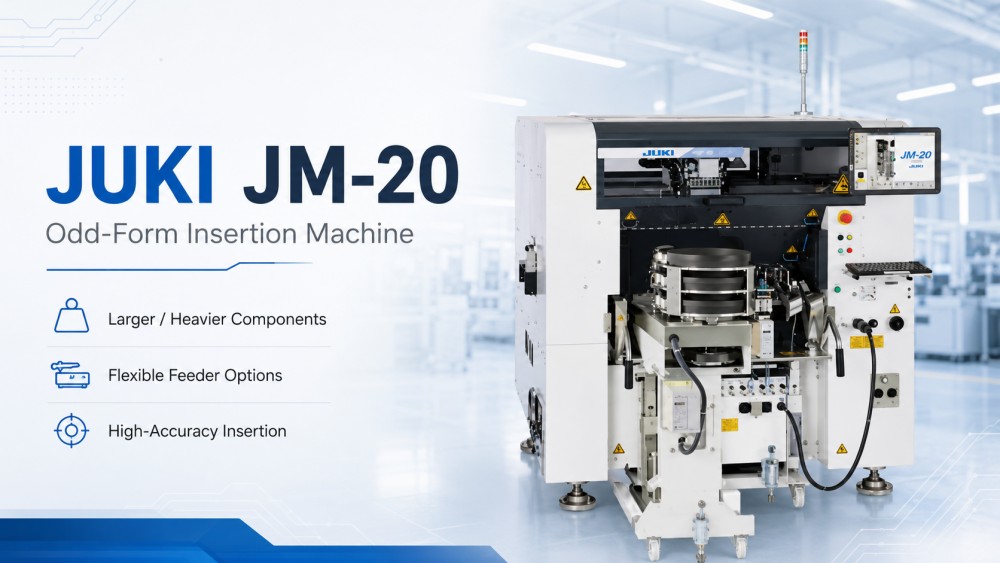

La JUKI JM-20 est une machine d'insertion multi-tâches de forme irrégulière conçue pour les cartes plus grandes, les composants plus lourds et la production électronique à forte mixité. Il peut prendre en charge l'insertion automatique, le placement SMT et la connexion manuelle de la ligne d'insertion sur une seule plate-forme flexible. Comparé aux modèles plus petits, le JM-20 est meilleur pour les gros composants, les grands PCB, les connecteurs, les pièces radiales, les pièces axiales, les pièces de plateau, les pièces en bâton et les composants en vrac. Il prend en charge les tailles PCB jusqu'à 410 × 560 mm avec pince simple et 800 × 560 mm avec pince double. La machine utilise la reconnaissance laser et la reconnaissance visuelle pour vérifier la position du corps des composants et les pointes des fils avant l'insertion, contribuant ainsi à améliorer la précision de l'insertion et la stabilité de la production.
| Caractéristiques du produit

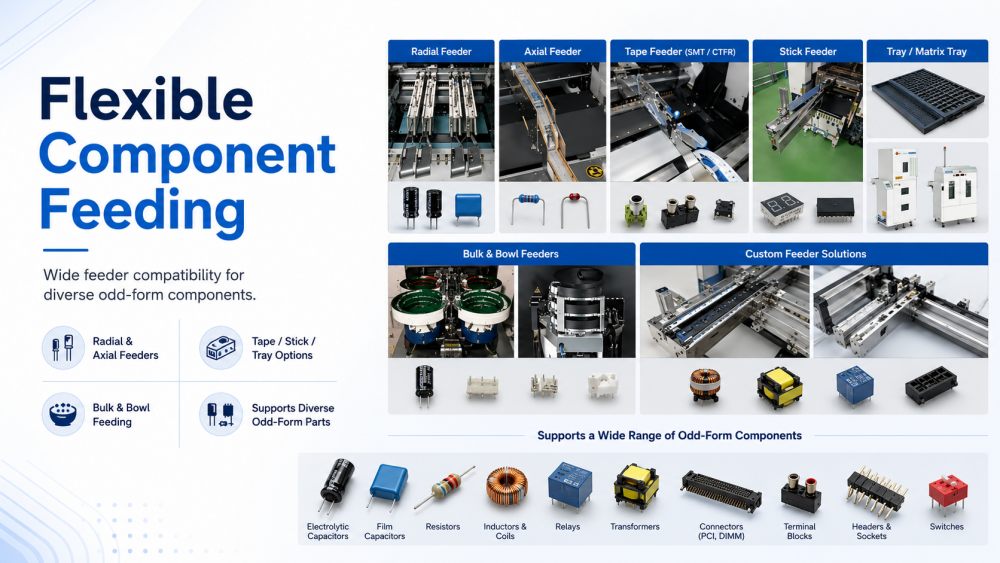

Le JUKI JM-20 prend en charge une large gamme d'options d'alimentation pour différents composants de forme irrégulière. Il peut fonctionner avec des alimentateurs radiaux, des alimentateurs axiaux, des alimentateurs à bande, des alimentateurs à bâtonnets, des supports de plateaux, des serveurs de plateaux matriciels, des alimentateurs à bol et des alimentateurs personnalisés. Cela le rend adapté aux usines qui produisent de nombreux types de produits sur la même chaîne d’assemblage DIP ou mixte. Les composants tels que les condensateurs électrolytiques en aluminium, les connecteurs, les bobines, les relais, les transformateurs, les grosses pièces automobiles, les connecteurs PCI et les connecteurs DIMM peuvent être traités en fonction des exigences réelles du projet. Cette flexibilité du chargeur permet de réduire le travail d'insertion manuelle et donne aux clients plus de liberté lors de la création d'un processus d'automatisation THT.

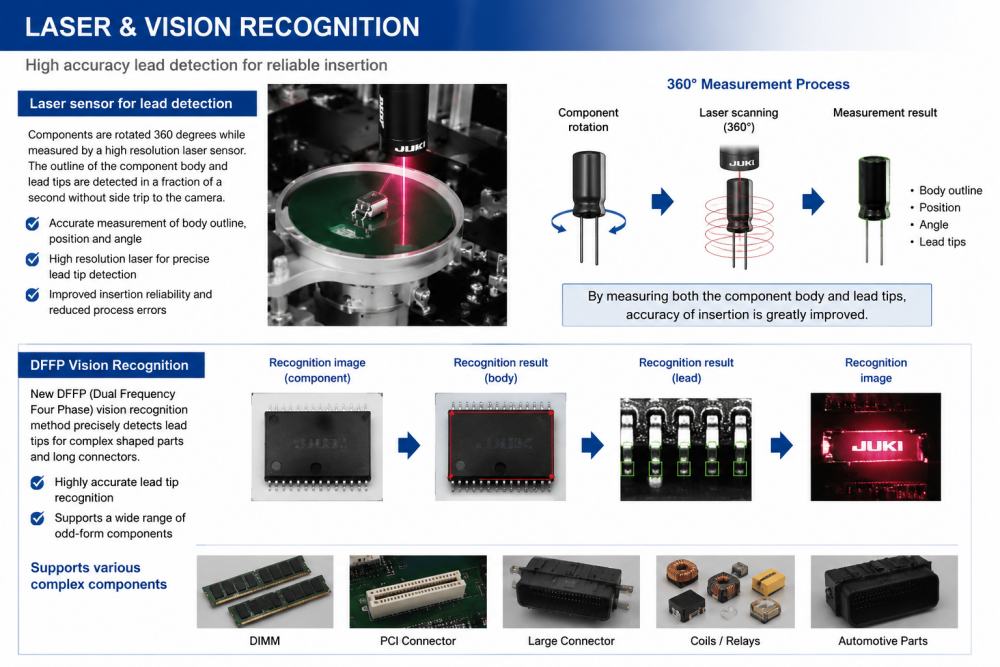

Le JM-20 utilise un capteur laser pour mesurer les composants pendant leur rotation à 360 degrés. Le système peut vérifier le contour du composant, sa position, son angle et ses pointes sans envoyer la pièce vers une position de caméra distincte. Cela permet de gagner du temps et permet une insertion plus précise. La machine prend également en charge la reconnaissance visuelle DFFP, qui peut reconnaître avec précision les pointes de plomb des composants complexes. Ceci est utile pour les pièces ayant des formes spéciales ou des connecteurs longs, tels que les DIMM, PCI et les gros composants automobiles. En vérifiant à la fois le corps du composant et la position du fil, la machine contribue à réduire les erreurs d'insertion et à améliorer la fiabilité du processus.

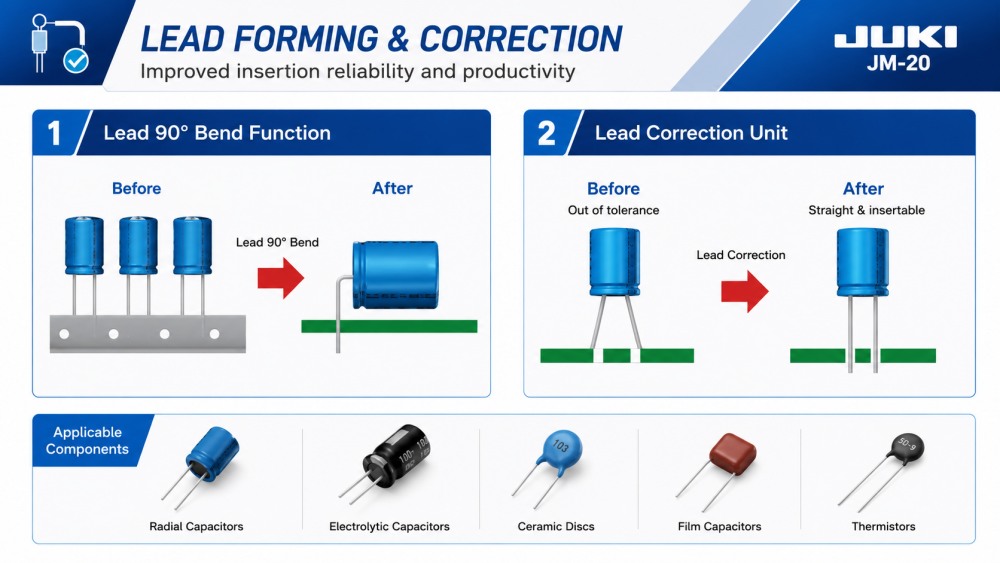

Pour les condensateurs à bande radiale en aluminium, la fonction Lead 90° Bend peut couper et donner au fil une forme à 90 degrés avant son insertion. Cela permet de réduire le travail manuel et de maintenir une formation de plomb plus cohérente. Le JM-20 peut également utiliser l'unité de correction de sonde pour corriger les sondes qui sont en dehors des tolérances avant l'insertion. Si une laisse est pliée ou mal alignée, l'unité de correction aide à la remettre dans une position utilisable. Ceci est important pour réduire le gaspillage de composants et éviter les problèmes d’insertion. Pour les équipes de production, ces fonctions contribuent à rendre l’insertion de formes irrégulières plus stable et moins dépendante d’un ajustement manuel.
| Spécification
| Modèle | JM-100 | JM-50 | JM-20 | |
| Taille du conseil d'administration | 1 fois agglomérant | 410*360mm | 410*360mm | 410*360mm |
| 2 fois agglomérant | 800*360mm | 800*360mm | 800*360mm | |
| Hauteur du composant | maximum 30 mm | max.50mm | ||
| Taille du composant | 0603-50MM | |||
| Vitesse de placement | 16 000 CPH | 9 000 CPH | 1 550 CPH | |
| Tête | 8 | 4 | 6 | |
| Dimension de la machine (L×P×H) | 1500*1500*1450mm | 1454*1505*1450mm | 1500*1657*1600mm | |
| Masse (environ) | 1300 kg | 1300 kg | 1760 kg | |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.
| Liste des équipements de ligne DIP
I.C.T peut intégrer le JUKI JM-20 dans une ligne de production DIP complète en fonction du type de produit du client, de la taille de PCB, de la liste des composants et de l'objectif de capacité. Les équipements associés comprennent des lignes d'insertion manuelle, des machines d'insertion automatiques, des machines d'insertion de formes irrégulières, des machines de brasage à la vague, des machines de brasage sélectif, des DIP AOI, des robots de soudage, des convoyeurs PCB, des chargeurs, des déchargeurs et des stations de réparation. Dans une ligne THT typique, JM-20 est utilisé pour automatiser l'insertion de pièces difficiles ou lentes à insérer à la main. Après l'insertion, le PCB peut passer au soudage à la vague, au refroidissement, à l'inspection, à la réparation et aux tests finaux. I.C.T aide les clients à planifier l'ensemble du processus, et pas seulement une machine.
